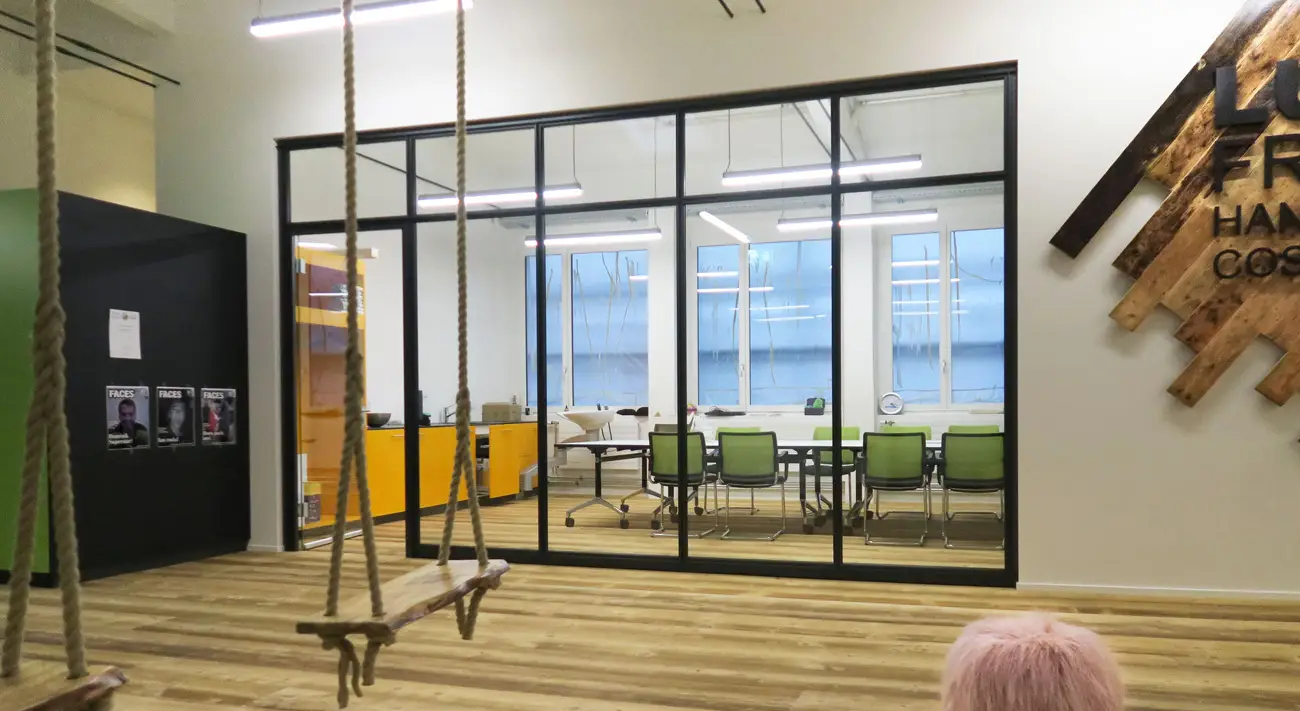

Schwab 98 – das profilierte Trennwandsystem, ideal für historische und industrielle Bauten

Vollwand- und Glaselemente sind bei Schwab 98 in einen Aluminiumrahmen eingefasst. Der Systemtyp mit klassischem Ausdruck und zugleich industriellem Charakter wird oft in denkmalgeschützten sowie in historischen und in Industriebauten eingesetzt. Das Einsatzgebiet ist vielseitig und Schwab 98 vermag aufgrund seiner Konstruktionsart erhebliche Bautoleranzen aufzunehmen. Weiter lassen sich sämtliche Vollwand- und Glaselemente mit minimalem Aufwand austauschen.

Strukturierte Trennwand mit Glas- oder Vollwandelementen

Die Ausgestaltung der Trennwände ist mit Glas- oder Vollwandelementen möglich. Sowohl die horizontale als auch die vertikale Teilung ist frei wählbar und verleiht der Trennwand eine definierte Struktur. Bei Schwab 98 können Raumhöhen von bis zu fünf Metern überwunden werden. Die Farben der Profile sind frei wählbar und der Oberflächenbeschaffenheit beim Glas und bei den Vollwänden sind fast keine Grenzen gesetzt. Bei Letzteren können die Elektroinstallationen verdeckt eingebaut werden.

Glaswände

Raumhoch

Quersprosse

Zwei Quersprossen

Mittiges Vollwandelement

Vollwände

Raumhoch

Quersprosse

Oblichtwand

Mittelglaswand

Information, Austausch, Beratung? Kontaktieren Sie unser Verkaufsteam. Telefon 031 990 30 30.

Türen aus Glas oder Holz und Kombinationen davon

Wählbar sind einschalige Glastüren, Isolierglastüren oder Volltüren. Diese können ein- oder zweiflügelig realisiert werden. Allesamt sind mit oder ohne Oblicht erhältlich. Ob raumhoch, mit Oberblende oder mit Glasoberlicht, die Türschliesser und die Elektroinstallationen werden integriert eingebaut. Die Türen sind funktionell, vielseitig ausrüstbar und montagefreundlich.

Glastüren einschalig

Metallzarge, raumhoch

Metallzarge mit Glasoblicht

Isolierglastüren

Holz-Blockrahmen, raumhoch

Holz-Blockrahmen mit Glasoblicht

Volltüren

Metallzarge, raumhoch

Metallzarge mit Oberblende

Holz-Blockrahmen, raumhoch

Holz-Blockrahmen mit Oberblende

Schwab 98 – technische Produktdaten

Systembeschreibung
  • Profilierte Isolierglas- und Volltrennwand
  • Strangpressprofil aus Aluminium, Typ Doppel-T
  • Boden- und Deckenanschluss mit Metallprofilen oder Holzwerkstoffplatten
  • Profilstärke 98 mm
  • Wandhöhe max. 5000 mm
Profilfarbe Metall
  • Aluminium farblos eloxiert
  • Pulverbeschichtet IGP 5803E 71387 Anthrazit
  • Optionen: pulverbeschichtet RAL/NCS/IGP
Glaswand
  • Transparentes Isolierglas (VSG), mit schwarzem Steg
  • Isolierglas trocken eingesetzt, mit Glasgummi schwarz
  • Schalldämmwerte*: Rw 35/42/46 dB, optional bis Rw 50 dB
  • Oberflächen: Matt-/Farbfolien, satiniert, emailliert, bedruckt, eingefärbt, Siebdruck, Storen
  • Optionen: ESG, Weissglas, PRIVA-LITE®
Vollwand
  • Wandschalen in Holzwerkstoffplatten, Hohlraum gedämmt
  • Oberflächen: grundiert zum Streichen, lackiert nach RAL/NCS, furniert, Kunstharz belegt und Metall pulverbeschichtet
  • Schalldämmwerte*: Rw 46/52 dB
  • Optionen: Wandschalen mit Akustikelementen
Boden- und Deckenschürze
  • Einschalig oder mehrschalig, aus Holzwerkstoffen
  • Oberflächenoptionen gemäss «Vollwand»
  • In verschiedenen Schalldämmwerten erhältlich
  • Abschottung Doppelboden und Deckenhohlraum mit Isolation
Glastüre einschalig
  • Aluminiumzarge
  • VSG oder ESG
  • Schalldämmwerte*: Rw 35/39 dB
Isolierglastüre
  • Metallzarge und Holz-Blockrahmen
  • Aus Holzwerkstoffen, stumpfeinschlagend (flächenbündig)
  • Türflügel mit Isolierglasfüllung (VSG) mit schwarzem Steg, stumpf eingesetzt
  • Oberflächen: grundiert zum Streichen, lackiert nach RAL/NCS, furniert, Kunstharz belegt und Metall pulverbeschichtet
  • Schalldämmwerte*: Rw 46 dB
  • Optionen: Türschliesser integriert, verdecktliegende Bänder, Kantenschutzprofi
Volltüre
  • Aluminium und Holz-Blockrahmen
  • Aus Holzwerkstoffen, stumpfeinschlagend (flächenbündig)
  • Oberflächen: grundiert zum Streichen, lackiert nach RAL/NCS, furniert, Kunstharz belegt und Metall pulverbeschichtet
  • Schalldämmwerte*: Rw 31/43/45 dB
  • Option: verdecktliegende Bänder, Glasausschnitt, Widerstandsklasse RC2/RC3, Kantenschutzprofil
Allgemeine Türoptionen
  • Ein- oder zweiflügelig, Sicherheits- und Panikbeschläge, Türschliesser, Offline- und Online-ZUKO
Elektroinstallationen
  • Lichtschalter, Steckdose und Steuerungselement auf Doppel-T-Profil aufgesetzt (Feller FLF)
  • Elektroinstallationen in Holz-Blockrahmen oder Wandschale eingelassen
  • Kabelführung nicht sichtbar in Zarge, Rahmen oder Wandschale eingebaut

* Die angegebenen Schalldämmwerte sind Laborwerte der einzelnen Bauteile und Türblätter
