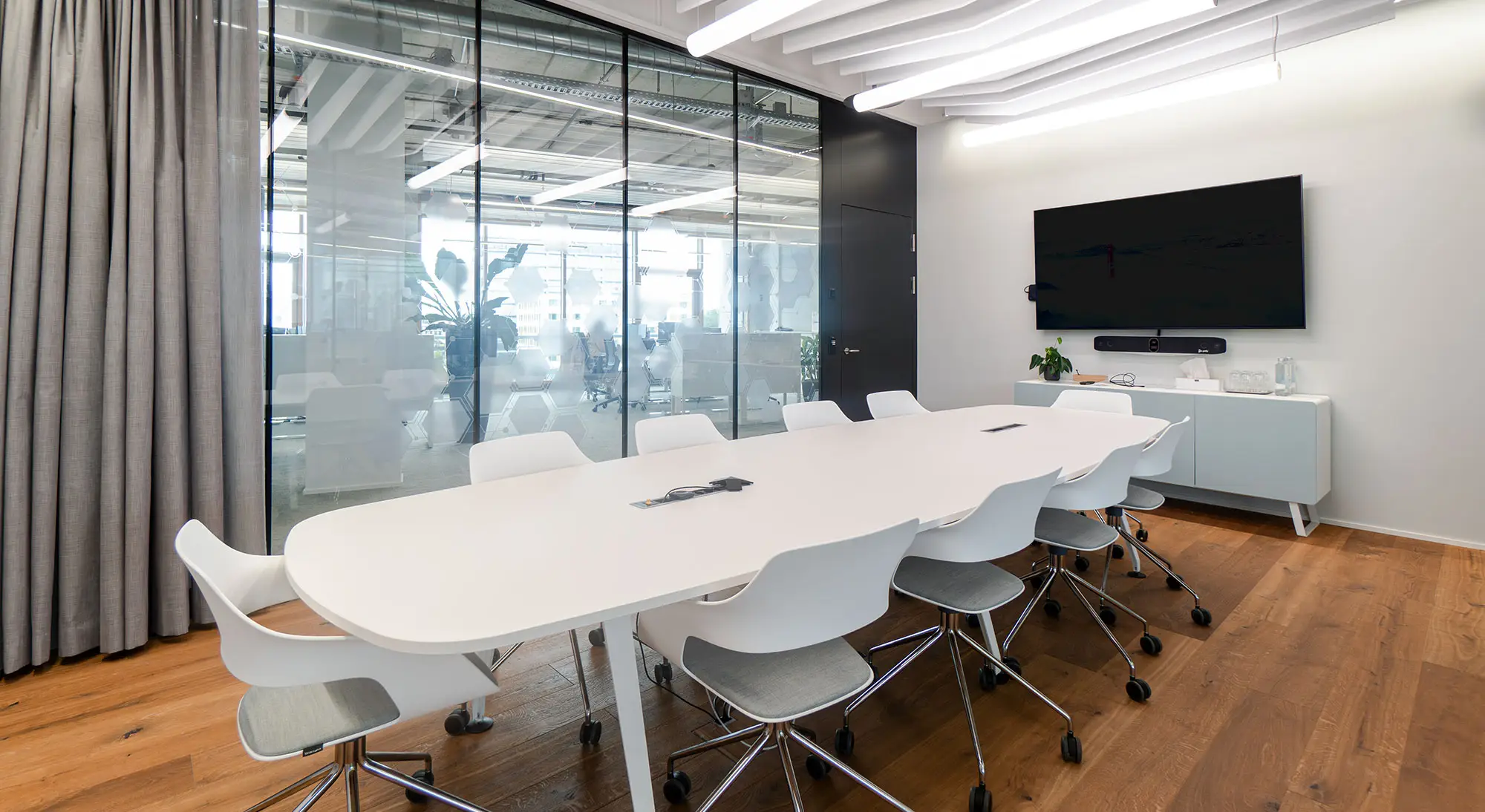

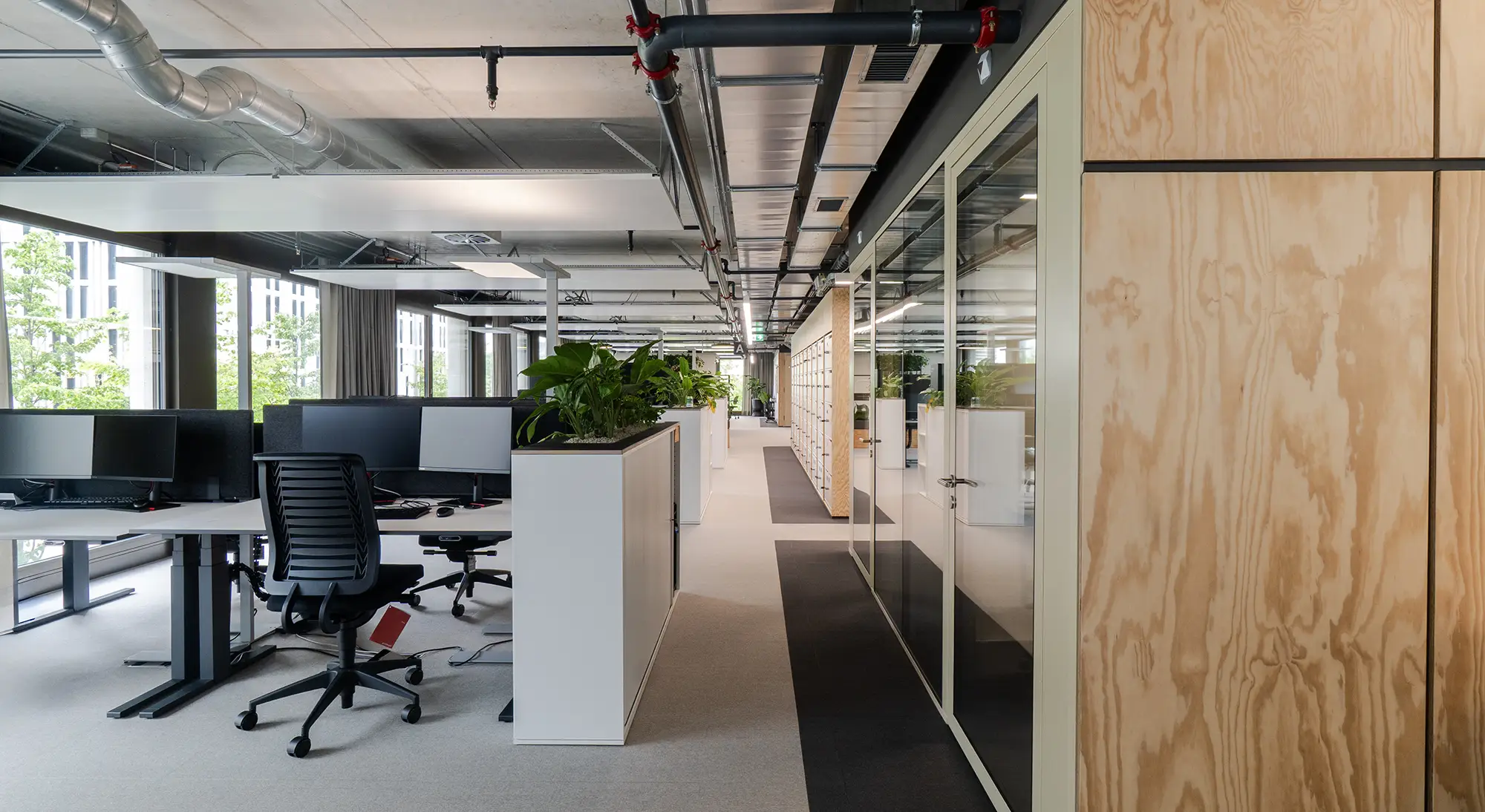

Schwab 52 – das flächenbündige Trennwandsystem mit Isolierglasaufbau

Schwab 52 ist ein zeitlos elegantes Trennwandsystem mit einer am Markt einzigartigen schlanken Wandstärke von 55 Millimetern. Das stets beidseitig flächenbündig bleibende System wird am Boden und an der Decke von einem U-Profil aus Aluminium oder Stahl gehalten. Die Glas- und Vollwände bieten bei der Oberflächengestaltung vielseitige Möglichkeiten. Zudem lässt sich Schwab 52 optimal mit der Brandschutzwand Schwab 63 gestalterisch kombinieren. Auch der Einsatz von Bogenglas ist möglich.

Trennwände mit vielfältigen Gestaltungsmöglichkeiten

Ob die Wände mit einem Einscheibensystem, mit Verbundsicherheitsglas, mit Brüstungen, Oblichtern oder als Vollwände ausgebildet werden, ist frei wähl- und kombinierbar. Die Wände können in beliebig definierten Rastern vertikal und massgenau eingeteilt werden. Auch Bogenelemente sind auf Wunsch erhältlich. Sie wirken – von maximal transparent bis komplett geschlossen – schlicht und elegant. Die Farben der Profile sind frei wählbar und bei der Wahl der Oberflächenbeschaffenheit von Glas und Holz sind fast keine Grenzen gesetzt.

Glaswände

Raumhoch

Akustikpanel

Musterfolie

Farbiges Glas

Intelligentes Glas

GECKO-Hafttextil

Vollwände

Raumhoch

Unterteilt

Glasoblicht

Brüstung

Information, Austausch, Beratung? Kontaktieren Sie unser Verkaufsteam. Telefon 031 990 30 30.

Türen mit funktionaler Vielfallt

Dem Trennwandsystem Schwab 52 steht eine vielseitige Auswahl von Türen für den Einbau zur Verfügung. Je nach Anforderung bieten sie entsprechende Eigenschaften und Einsatzmöglichkeiten – ob raumhoch, mit Glasoblicht oder Oberblende, mit Metallzarge oder Holz-Blockrahmen. Die Türen können allesamt mit marktüblichen Ausstattungen wie Türschliessern, Panikfunktionen, Elektroschlössern sowie spezifischen Elektroinstallationen (auch verdeckt geführt) ergänzt werden. Zudem realisierbar sind ein- oder zweiflügelige Türen. Das System ist flexibel veränder- und erweiterbar.

Volltüren

Metallzarge

Cadre bloc bois

Holz-Blockrahmen mit Glasoblicht

Glastüre einschalig

Holz-Blockrahmen

Metallzarge

Isolierglastüren

Metallzarge

Holz-Blockrahmen

Holz-Blockrahmen mit Glasoblicht

Pendel- und Schiebetüren

Glaspendeltüre

Glasschiebetüre

Schwab 52 – technische Produktdaten

Glaswand
  • Transparentes Isolierglas (VSG) mit schwarzem Steg
  • Oberflächen: Matt-/Farbfolien, satiniert, emailliert, bedruckt, eingefärbt, Siebdruck, Storen usw.
  • Schalldämmwerte*: Rw 42/46 dB, optional bis Rw 50 dB
  • Optionen: ESG, Weissglas, PRIVA-LITE®
Systembeschreibung
  • Isolierglas- und Volltrennwand flächenbündig
  • Boden- und Deckenanschluss mit Metall- U-Profil
  • Stossfugen und Wandanschlüsse mit Silikon
  • Profilstärke ab 55 mm
  • Wandhöhe max. 5000 mm
Profilfarbe Metall
  • Pulverbeschichtet nach RAL 9017 Verkehrsschwarz
  • Optionen: pulverbeschichtet nach RAL/NCS/IGP
Vollwand
  • Einschalige Elemente aus Holzwerkstoffen
  • Oberflächen: grundiert zum Streichen, lackiert nach RAL/NCS, furniert, Kunstharz belegt und Metall pulverbeschichtet
  • Schalldämmwerte*: Rw 43/45 dB
Boden- und Deckenschürze
  • Oberflächenoptionen gemäss «Vollwand»
  • In verschiedenen Schalldämmwerten erhältlich
  • Abschottung Doppelboden und Deckenhohlraum mit Isolation
Glastüre einschalig
  • Metallzarge und Holz-Blockrahmen VSG und ESG
  • Schalldämmwerte*: Rw 35/39 dB
Isolierglastüre
  • Metallzarge und Holz-Blockrahmen
  • Aus Holzwerkstoffen, stumpfeinschlagend (flächenbündig)
  • Türflügel mit Isolierglasfüllung (VSG) mit schwarzem Steg, stumpf eingesetzt
  • Oberflächen: grundiert zum Streichen, lackiert nach RAL/NCS, furniert, Kunstharz belegt und Metall pulverbeschichtet
  • Schalldämmwerte*: Rw 46 dB
  • Optionen: Türschliesser integriert, verdecktliegende Bänder, Kantenschutzprofil
Volltüre
  • Holz-Blockrahmen und Metallzarge
  • Aus Holzwerkstoffen, stumpfeinschlagend (flächenbündig)
  • Oberflächen: grundiert zum Streichen, lackiert nach RAL/NCS, furniert, Kunstharz belegt und Metall pulverbeschichtet
  • Schalldämmwerte*: Rw 43/45 dB
  • Optionen: Türschliesser integriert, verdeckt liegende Bänder, Glasausschnitt, Widerstandsklasse RC2/RC3, Kantenschutzprofil
Allgemeine Türoptionen
  • Ein- oder zweiflügelig, Sicherheits- und Panikbeschläge, Türschliesser, Offline- und Online-ZUKO
Elektroinstallationen
  • Lichtschalter, Steckdose und Steuerungselement in Zargenprofil, Holz-Blockrahmen, Glas-Blockrahmen und Vollwandelement eingelassen
  • Kabelführung nicht sichtbar in Zarge, Rahmen und Vollwandelement eingebaut

* Die angegebenen Schalldämmwerte sind Laborwerte der einzelnen Bauteile und Türblätter
